Estantería Logis 250

Name: Estantería Logis 250
Brand: Logisprix
SKU: L-00-EGX-0000
Availability: InStock
Rating: 5.00 (2 reviews)

LOGIS250

Ref. L-00-EGX-0000

Estantería sin tornillos de fácil montaje con niveles regulables cada 50 mm. Ideal para almacenar cargas de hasta 250 kg por nivel. Acabado con estante metálico.

EN STOCK

Estantería Logis 250

LOGIS250

Ref. L-00-EGX-0000

Estantería sin tornillos de fácil montaje con niveles regulables cada 50 mm. Ideal para almacenar cargas de hasta 250 kg por nivel. Acabado con estante metálico.

EN STOCK

Módulo

Inicial
Extensión

Altura (mm)

1.500
2.000
2.500
3.000

Ancho (mm)

700
900
1000
1200
1300
1500

Fondo (mm.)

Número de estantes

3 uds.
4 uds.
5 uds.
6 uds.

Limpiar

CARACTERÍSTICAS

INFORMACIÓN ADICIONAL

MANUALES

CARACTERÍSTICAS

INFORMACIÓN ADICIONAL

MANUALES

Preconfigurados

Aproveche al máximo las posibilidades del espacio

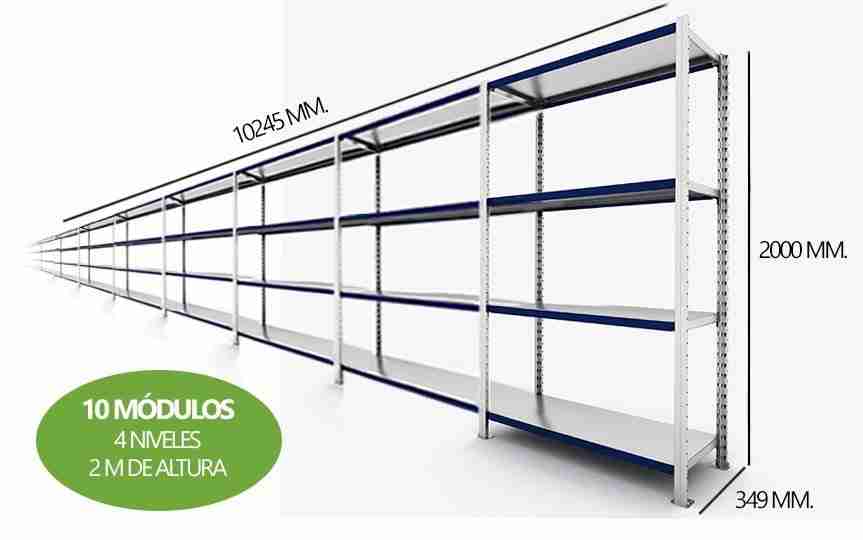

Conjunto estanterías metálicas para cargas ligeras 2,0mX1,0mX0,5m. Compuesto por 10 estanterías de 4 estantes con capacidad para 205 Kg. por nivel.

Ref. L-02-03-MGX-008

Altura: 2000 mm
Tamaño del estante: 1000 X 500
Número de estantes por módulo: 4
Carga por nivel: 205 Kg
Fondo real: 549 mm.
Ancho real: 10245 mm.

952,59

1.152,63 IVA Inc.

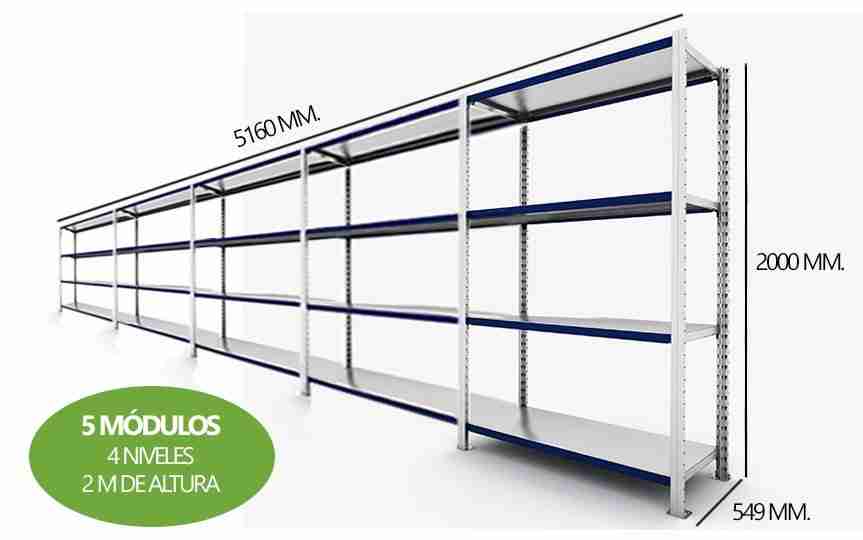

Conjunto estanterías metálicas para cargas ligeras 2,0mX1,0mX0,5m. Compuesto por 5 estanterías de 4 estantes con capacidad para 205 Kg. por nivel.

Ref. L-02-03-MGX-007

Altura: 2000 mm
Tamaño del estante: 1000 X 500
Número de estantes por módulo: 4
Carga por nivel: 205 Kg
Fondo real: 549 mm.
Ancho real: 5160 mm.

485,29

587,20 IVA Inc.

Conjunto estanterías metálicas para cargas ligeras 2,0mX1,0mX0,4m. Compuesto por 10 estanterías de 4 estantes con capacidad para 215 Kg. por nivel.

Ref. L-02-03-MGX-006

Altura: 2000 mm
Tamaño del estante: 1000 X 400
Número de estantes por módulo: 4
Carga por nivel 215 Kg
Fondo real: 449 mm.
Ancho real: 10245 mm.

840,09

1.016,51 IVA Inc.

Conjunto estanterías metálicas para cargas ligeras 2,0mX1,0mX0,4m. Compuesto por 5 estanterías de 4 estantes con capacidad para 215 Kg. por nivel.

Ref. L-02-03-MGX-005

Altura: 2000 mm
Tamaño del estante: 1000 X 400
Número de estantes por módulo: 4
Carga por nivel: 215 Kg
Fondo real: 449 mm.
Ancho real: 5160 mm.

429,04

519,14 IVA Inc.

Conjunto estanterías metálicas para cargas ligeras 2,0mX0,9mX0,4m. Compuesto por 10 estanterías de 4 estantes con capacidad para 185 Kg. por nivel.

Ref. L-02-03-MGX-004

Altura: 2000 mm
Tamaño del estante: 900 X 400
Número de estantes por módulo: 4
Carga por nivel: 185 Kg
Ancho real: 449 mm.
Fondo real: 9245 mm.

787,59

952,98 IVA Inc.

Conjunto estanterías metálicas cargas ligeras 2,0mX0,9mX0,4m. Compuesto por 5 estanterías de 4 estantes con capacidad para 185 Kg. por nivel.

Ref. L-02-03-MGX-003

Altura: 2000 mm
Tamaño del estante: 900 X 400
Número de estantes por módulo: 4
Carga por nivel: 185 Kg
Fondo real: 449 mm.
Ancho real: 4660 mm.

402,79

487,38 IVA Inc.

Información del producto

La Estantería Metálica Logis 250 combina resistencia, funcionalidad y un diseño cuidado, ofreciendo una solución de almacenaje ideal para trasteros, garajes, almacenes, oficinas y espacios comerciales.

Fabricada en España con materiales de alta calidad, incorpora baldas metálicas reforzadas con 3 plegados longitudinales y 2 transversales, diseñadas para proporcionar una mayor rigidez estructural y estabilidad. Su elevada capacidad de carga de hasta 250 kg por nivel, calculada según normativa FEM, garantiza un almacenamiento seguro y fiable para cargas de manipulación manual. Su diseño está pensado para facilitar un montaje rápido y sencillo, gracias a la precisión de sus componentes y a una estructura que reduce las uniones innecesarias. Además, permite regular la altura de los niveles cada 50 mm, adaptándose fácilmente a diferentes tamaños de productos y necesidades de almacenamiento. Una estantería metálica robusta, práctica y duradera, diseñada para aprovechar al máximo el espacio disponible.

Carga manual

01. Puntuales

Las perforaciones quedan ocultas.
Cuatro modelos de puntal.
Puntal totalmente cerrado sin soldaduras.

02. Estantes

Los estantes disponen de tres plegados longitudinales y dos transversales.

02. Accesorios

Desde cajones metálicos, separadores, laterales, fondos… Todo lo que pueda imaginar es posible.

04. Fácil acceso

No requiere arriostrados, por lo que es accesible desde ambos lados.

05. Fácil montaje

Estantería muy estable que no necesita tornillos para su montaje.

Detalles del sistema

Sistema más flexible del mercado

La estantería ligera es un sistema que permite adaptarse a todas las necesidades: Actuales y futuras.

Tan solo con ir añadiendo elementos a los estantes, estos aumentaran su capacidad de carga.

01. Los estantes se acoplan a la estantería ligera usando largueros VT o soportes.

02. Si se necesita más capacidad de carga se pueden añadir refuerzos.

Con los refuerzos a su vez se evita que el estante metálico se deforme en la parte central.

03. Si necesita aún más capacidad de carga (hasta 250 Kgs.) tan solo hay que añadir dos largueros VLES a cada nivel.

Facilidad de montaje

01. Los estantes disponen de tres plegados longitudinales y dos transversales.

02. Unimos los largueros VT transversales a los puntales.

03. Unimos las estructuras con largueros VI. longitudinales.

04. Se colocan los estantes o el tablero.

05. Se colocan los estantes o el tablero.

06. La estructura está completa.

Componentes del sistema

Detalles de los componentes

Puntales

Puntales en forma de T con gran número de plegados, para aportar una mayor resistencia. Son perfiles totalmente cerrados lo que le confieren una mayor rigidez. Cuentan con una secuencia de agujeros que permite el encaje de los largueros en pasos de 25 mm y 50 mm dependiendo del modelo.

Puntales con un acabado sobresaliente al no llevar perforaciones en la cara frontal.

Pie de puntal

Admite el poder anclar la estantería y de ese modo impedir su desplazamiento.

Estante metálico

Disponen de 3 plegados longitudinales y 2 plegados transversales.

Los pliegues de los estantes, permiten la sujeción de carpetas colgantes, sin necesidad de colocar ningún accesorio.

Largueros

Los largueros hacen una doble función:

Sirven para arriostrar la estantería y que no haga falta usar tornillos o arriostrados.
Sirven de soporte tanto para los estantes como para el tablero.

Largueros transversales

Largueros que se introducen entre dos puntales para ajustar el fondo de la estantería. Se colocan 4 unidades por módulo de estantería (Dos en la parte superior y dos en la inferior).
A más altura se deberán colocar más unidades para arriostrar la estantería.
A parte de arriostrar sirven de soporte de los estantes o tableros.

Largueros longitudinales

Arriostran el módulo de estantería en sentido longitudinal y a su vez sirven como soporte de los estantes metálicos o tablero. Colocamos 4 unidades, dos en la parte superior y dos en la inferior.

Refuerzos estante

Aumenta la capacidad de carga del estante y evita que el estante se deforme en el centro.

Es necesario colocarlo junto a los largueros VT con hendiduras.

Estante tablero

Los estantes de tablero aglomerado, proporcionan una mayor capacidad de carga, que permite acumular más peso en la estantería.

Calidad Logisprix: La importancia de cumplir con la Norma FEM

¿Qué es FEM?

Asociación Fundada en 1953 cuyos principales objetivos son el promover estándares técnicos para el sector de la manutención. Está formada por 1.000 empresas con 160.000 empleados aproximadamente.

Importancia de cumplir normativa FEM y Eurocode

Asegurar que el producto cumple unos estándares altos de calidad y seguridad.
Nuestras cargas cumplen con las recomendaciones de la norma FEM 10.2.06 y el Eurocode 3.

NORMA FEM 10.2.06

Las estanterías afectadas por esta norma están limitadas a 3 metros de altura, y no pueden soportar pasillos ni suelos.

El coeficiente de cargas permanentes es 1,4.
El coeficiente de minoración del acero es 1,0.
Las estanterías de más de 1,6 metros, con una relación de altura-fondo de 5:1 deben ser ancladas al suelo.
Ej: Estanterías de 2 metros de altura y 350 mm de fondo necesitan anclajes.

ESTADOS LÍMITE DE SERVICIO

En vigas: L/200
Máximo giro en una viga: 6 grados
Máxima flecha vertical en los extremos de un estante: L/200
Máxima inclinación en puntales: H/200

Flecha máxima admisible ≤ L/200

Cuando se retira la carga el estante debe recuperar su posición inicial.

TEST EN ESTANTES BAJO CARGA VERTICAL

La norma exige un número mínimo de cargas en estantes.

Anchos de estante

400mm: 2 unidades de carga
401-600mm: 3 unidades de carga
401-600mm: 3 unidades de carga

Largos de estante

Largos de estante
801 a 1300mm: 6 unidades de carga
1300mm: 8 unidades de carga

Para el test de capacidad máxima, debe sobrecargarse la estantería, y aplicarse una fuerza en el extremo superior de la estantería, para comprobar la deformación de los puntales.

TEST CAPACIDAD MÁXIMA DE LA ESTANTERÍA

Se deben realizar dos ensayos por cada dirección, aplicando una fuerza horizontal en la parte superior en el sentido Cross y Down para cada ensayo. Si la estantería puede recibir la carga de una escalera también se deberá aplicar.
La estructura permanecerá un mínimo de 30 minutos. Durante los cuales no se deben observar signos de torsión. Al descargarla, la deformación residual no debe superar el 20% de la deformación máxima.
